Technical data
|
|
| Power |
0,75kW |
| Voltage |
400/480 V, three-phase, 320 ... 528 V, 48 ... 62 Hz |
Weather conditions
|
3K3 class by EN 50178 |
Temperature range
|
| |
Storage: -20ºC hasta +70ºC |
| |
Operation: 0ºC ... +55ºC (2,5% power reduction foreach ºC over +40ºC) |
|
Mounting height
|
| |
0 ... 4000m asl (5% power reduction foreach 1000 m over 1000m asl) |
|
Humidity
|
< 95% (witouh condensation) |
Vibration resistance
|
Acceleration resistence until 0,7g by EN 5178 |
| Protection |
IP20 by EN 60529 |
| Protection measures |
| |
- shotcircuit
- earth leakage
|
|
|
|
- motor swing
- motor overload
|
|
| EMC |
Requemirent acomplisment by EN 61800-3/A11 |
Interference emission
|
| |
Class A limit value acomplisment by EN 55011 mounted over ellectrical board. Single-phase models without aditional filter (integrated filter). Three-phase models with appropriated filter. |
|
Overload capacity
|
Nominal current 150% over 60 seconds |
Carrier frequency
|
4, 6, 8 y 10kHz (power loss necessary at 10kHz) |
Output frequency
|
0 ... 240 Hz |
Conformity and approval
|
CE, UL, cUL |
Digital inputs
|
3 free program, 1 "start/stop" |
Analog setpoint
|
Programable, 0 ... 5 V, 0 ... 10 V (max. 20mA); 0 ... 20 ma , 4 ... 20 mA |
Output relay
|
| |
Free program, AC 250 V, 3 A; |
| |
24 V DC, 2 A; 240 V DC, 0.22 A |
|
Digital output
|
1 free program (máx. 30 V, 50 mA), only for three-phase models. |
Analog output
|
1 free program (0-10 V, máx. 20 mA), only for three-phase models. |
| Comunication |
LECOM, MODBUS |

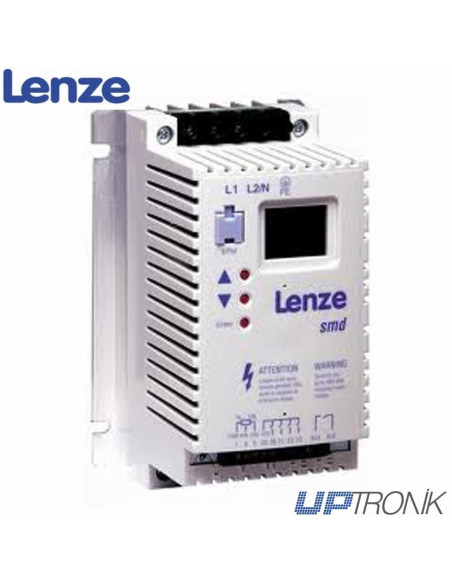

El ESMD751L4TXA es un variador de frecuencia variable de 0,75 kW, 2,5 A, 380...480V AC de la serie SMD. Fabricado por Lenze, esta serie de inversores de uso general tiene numerosas características que se adaptan a su aplicación. Northern Industrial está aquí para proporcionar soporte así como rápidos recambios y reparaciones para toda la serie SMD, incluyendo ESMD751L4TXA.
Características de los accionamientos SMD de Lenze
Fácil de configurar y ejecutar: los botones de la cara del variador de frecuencia o del programador EPM facilitan la programación de su ESMD751L4TXA. El software para PC también mejora la programación de VSD
Pantalla LED de alta visibilidad
Terminales de control - Proporcionan control de arranque y parada, entradas lógicas programables, entrada de referencia de velocidad de 0 - 10 V, entrada de referencia de velocidad de 4 - 20 mA, relé programable.
Funcionamiento silencioso
Opciones para el ESMD751L4TXA
Hay una selección de opciones disponibles para el ESMD751L4TXA, y el resto de la serie SMD de Lenze. Algunas de estas opciones incluyen:
Kit de frenado dinámico: Los módulos de resistencia preempaquetados facilitan el montaje en el armario de distribución
Opción de montaje en carril DIN - permite un fácil montaje en un carril DIN estándar
Teclado remoto - Esta opción puede ser montada en un panel IP65 y proporciona arranque/parada, avance/retroceso, control de velocidad y pantalla LED
Filtros EMC: si su ESMD751L4TXA es un variador de velocidad monofásico, el filtro EMC ya está incorporado. Si su ESMD751L4TXA es trifásico, hay disponible un filtro EMC como opción
Continuación del soporte para las unidades ESMD751L4TXA de Lenze
Reciba el paquete de soporte completo para sus VSD SMD de Lenze por parte de los expertos de Northern Industrial. Suministramos unidades Lenze nuevas y renovadas y reparaciones fiables, todo ello con una garantía completa de un año. Póngase en contacto con nosotros hoy mismo para obtener más información acerca de los Lenze {número de pieza}.
