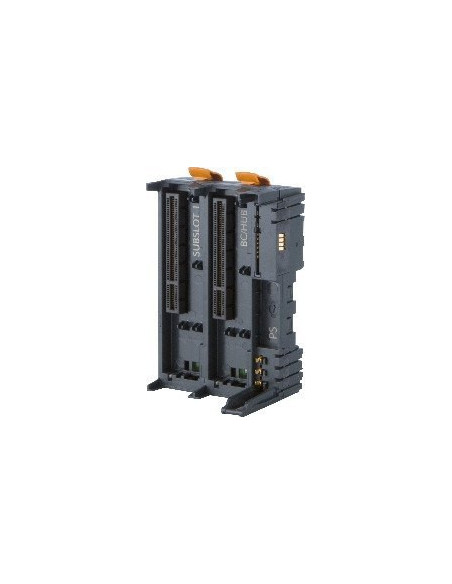

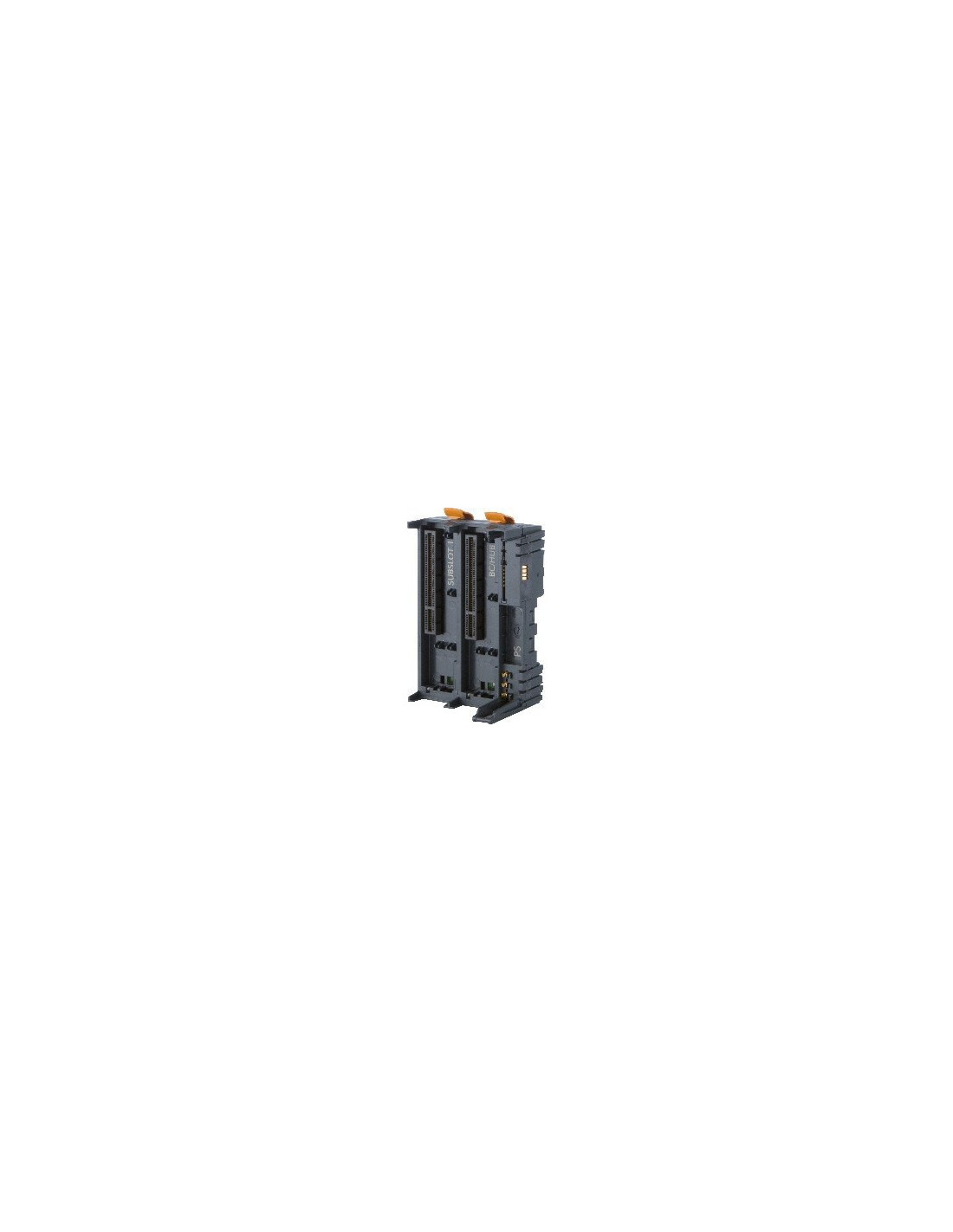

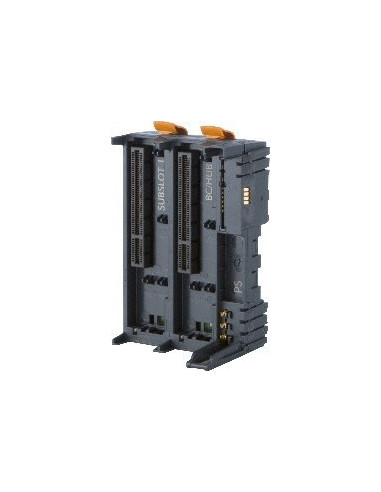

El módulo de bus tiene una ranura de expansión. Los siguientes módulos se utilizan en este módulo:
Las placas finales izquierda y derecha están incluidas en la entrega.
El módulo de bus tiene una ranura de expansión. Los siguientes módulos se utilizan en este módulo:
Las placas finales izquierda y derecha están incluidas en la entrega.
| Módulo de bus | Base de bus con una ranura de expansión |
| El consumo de energía | |
| Autobús | 0,50 W |
| E / S interna | - |
| Disipación de potencia adicional causada por actuadores (resistiva) [W] | - |
| Certificaciones | |
| CE | si |
| ATEX | Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (consulte el manual del usuario de X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Equipo de control industrial |
| HazLoc | cCSAus 244665 Equipo de control de procesos para ubicaciones peligrosas Clase I, División 2, Grupos ABCD, T5 |
| DNV GL | Temperatura: B (0 - 55 ° C) Humedad: B (hasta 100%) Vibración: B (4 g) EMC: B (puente y cubierta abierta) |
| EAC | si |
| KC | si |
| Voltaje nominal | 24 VDC |
| Carga de contacto permitida | 10 A |
| Orientación de montaje | |
| Horizontal | si |
| Vertical | si |
| Elevación de instalación sobre el nivel del mar | |
| 0 a 2000 m | Sin limitaciones |
| > 2000 m | Reducción de la temperatura ambiente en 0,5 ° C por 100 m. |
| Grado de protección según EN 60529 | IP20 |
| Temperatura | |
| Operación | |
| Orientación de montaje horizontal | -25 a 60 ° C |
| Orientación de montaje vertical | -25 a 50 ° C |
| Derating | - |
| Almacenamiento | -40 a 85 ° C |
| Transporte | -40 a 85 ° C |
| Humedad relativa | |
| Operación | 5 a 95%, sin condensación |
| Almacenamiento | 5 a 95%, sin condensación |
| Transporte | 5 a 95%, sin condensación |
| Nota | Placas de bloqueo X20 izquierda y derecha incluidas en la entrega |
| Tono | 62,5 +0,2 mm |
